一、水质来源

根据业主提供的环评报告资料及现场实际勘察，项目建设2条清洗线，单条清洗线包含碱洗过程、一次清洗、光泽剂清洗、二次清洗，本项目废水来源于不锈钢螺钉加工过程中的清洗，主要为碱洗排水、一次、二次水洗排水、预热排水。

二、设计处理水量、进水水质及出水排放标准

进水水质及出水排放标准      单位：mg/l，pH除外

3.2、设计原则

① 依据污水水质特点，采用成熟可靠的处理工艺和设备，实用性和先进性兼顾，保证污水达到排放标准。

②  方案设计中尽量减少占地，合理布局，节省投资。

③  方案力求工艺成熟，运行稳定。

④  设计中尽量降低建设费用，减轻企业负担，达到低投入、高收效的目的。

⑤ 设计时充分考虑污水处理系统配套的减振、降噪、除臭措施，从而防止对环境的二次污染。

⑥  污水处理设施能够耐高峰冲击负荷。

四、废水处理工艺的确定

本项目废水来源于不锈钢螺钉加工过程中的清洗，主要为碱洗排水、一次、二次水洗排水、预热排水，根据同行业生产情况了解，水质弱碱性，废水中含有乳化油及氟化物，其治理重点是降低石油类、氟化物的浓度，达到排放标准，根据多年来从事同类工程的实际经验及我公司通过实验小试，最终确定设计采用生产废水通过多级隔油收集池收集，均匀均质，便于后续处理，废水经提升泵提升至溶气气浮机，通过投加破乳剂、絮凝剂PAC及助凝剂PAM，去除水中COD、悬浮物及石油类等污染物，气浮出水至中和池，池内投加盐酸调节pH及氯化钙混合均匀后提升至两级混凝反应沉淀装置，通过向反应池内投加氯化钙、PAC及PAM助凝剂，加速沉淀废水中悬浮物、氟化物，沉淀出水自流至后续深度除氟装置，设施出水提升至石英砂、活性炭过滤器进一步过滤处理，保证出水达标后外排

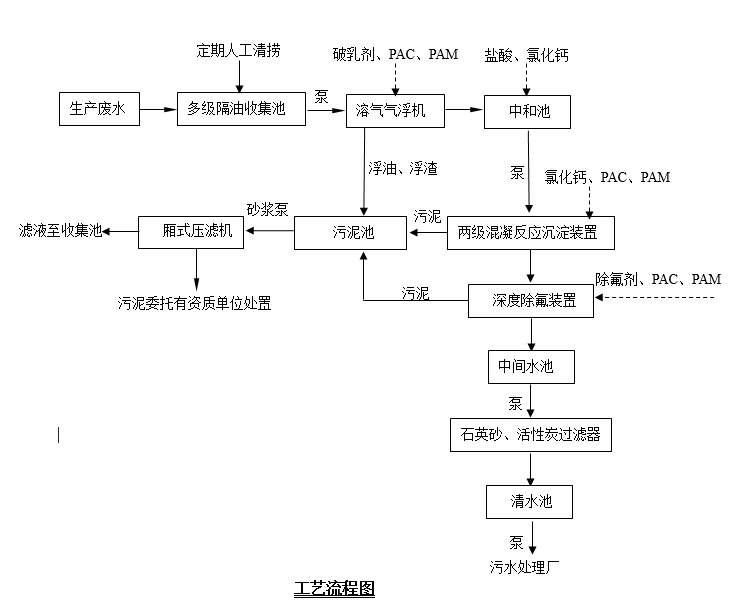

4.1、工艺流程图

4.2、工艺说明

生产废水通过多级隔油收集池收集，均匀均质，便于后续处理，废水经提升泵提升至溶气气浮机，通过投加破乳剂、絮凝剂PAC及助凝剂PAM，去除水中COD、悬浮物及石油类等污染物，气浮出水至中和池，池内投加盐酸调节pH及氯化钙混合均匀后提升至两级混凝反应沉淀装置，通过向反应池内投加氯化钙、PAC及PAM助凝剂，加速沉淀废水中悬浮物、氟化物，沉淀出水自流至后续深度除氟装置，设施出水提升至石英砂、活性炭过滤器进一步过滤处理，保证出水达标后外排

系统产生的污泥主要来自废水溶气气浮机、混凝反应沉淀装置、深度除氟装置，通过排泥系统排至污泥池，压滤机压滤后的污泥定期委托有资质单位处置。

五、主要处理构筑物及设备

5.1、隔油收集池

作用：收集车间生产时产生的清洗废水，主要为碱洗排水、一次、二次水洗排水、预热排水，通过隔油收集池除油，定期机械及人工清捞，保证后续处理系统的正常运行及有效减轻其处理负荷。

数  量：1座3格

尺  寸：3.0x2.5x3.3m（单格），钢砼结构，半地下式，玻璃钢防腐

设备及参数：

◇不锈钢潜污泵：32WQD5-7-0.37，数量2台

流量：Q=5m3/h，扬程7m，N=0.37KW

◇毛毡带撇油机：2台

◇转子流量计：数量1个

◇浮球液位控制系统：数量1套

5.2、溶气气浮机

作用：通过向溶气气浮机中投加破乳剂、絮凝剂PAC、助凝剂PAM，去除水中COD、悬浮物及石油类等污染物，气浮出水至中和池。

数  量：1座

设备处理水量为每小时2.5-4.0m3/h

尺 寸：L×B×H=1.5m×4.0m×2.1m，其中前置混凝反应区1、2尺寸0.75mx0.75mx2.1m（每格），地上式，碳钢防腐，配套操作平台

设备及参数：

◇ 配套刮渣机1台，溶气泵1台，溶气罐及空压机一套

◇反应区桨式搅拌机：2台，BLD10-11-0.75，碳钢防腐，转速52r/min

◇ 破乳剂加药设备：1套（含计量泵，搅拌机及PE材质加药箱）

其中溶药桶：数量1个，V=300L，PE材质

计量泵：数量1台，Q=85L/h，N=60w

搅拌机：数量1台， N=0.55kw

◇ PAC加药设备：1套（含计量泵，搅拌机及PE材质加药箱）

其中溶药桶：数量1个，V=300L，PE材质

计量泵：数量1台，Q=85L/h，N=60w

搅拌机：数量1台， N=0.55kw

◇ PAM加药设备：1套（含计量泵，搅拌机及PE材质加药箱）

其中溶药桶：数量1个，V=300L，PE材质

计量泵：数量1台，Q=85L/h，N=60w

搅拌机：数量1台， N=0.55kw

5.3、中和池

作用：作为酸碱中和用池及氯化钙投加池，对气浮出水进行预处理，便于后续混凝反应沉淀处理。

数  量：1座

尺  寸：3.0x5.0x3.3m，钢砼结构，半地下式，玻璃钢防腐

设备及参数：

◇不锈钢潜污泵：WQD8-10-0.75，数量2台

流量：Q=8m3/h，扬程10m，N=0.75KW

◇转子流量计：数量1个

◇穿孔搅拌装置：1套，pvc材质，包含不锈钢支架

◇回转风机：1台，风量0.61m3/min，风压0.4kgf/cm2，功率0.75kw

◇HCL加药设备：1套

其中溶药桶：数量1个，V=500L，PE材质

5.4、两级混凝反应沉淀装置

作用：通过向混凝反应沉淀装置中投加氯化钙、PAC及PAM助凝剂，将废水中悬浮物、氟化物及杂质去除，最终沉淀出水再经后续深度除氟装置再处理。

数  量：2座

一级混凝反应沉淀装置尺寸：L×B×H=2.0m×3.5m×4.0m，其中前置混凝反应区1、2尺寸1.0mx1.0mx2.5m（每格），地上式，玻璃钢防腐，6mm厚

二级混凝反应沉淀装置尺寸：L×B×H=2.0m×3.5m×3.5m，其中前置混凝反应区1、2尺寸1.0mx1.0mx2.5m（每格），地上式，玻璃钢防腐，6mm厚

设备及参数：

◇反应区桨式搅拌机：4台，JBJ-400，N=1.1KW，水下部件碳钢衬塑防腐，水上碳钢防腐，转速52r/min

◇氯化钙加药设备：1套（含计量泵，搅拌机及PE材质储药箱）

储药箱：数量1套，V=500L

计量泵：数量2台，Q=100L/H，N=90W

搅拌机：数量1台， N=0.75kw

◇PAC加药设备：1套（含计量泵，搅拌机及PE材质储药箱）

储药箱：数量1套，V=500L

计量泵：数量2台，Q=100L/H，N=90W

搅拌机：数量1台， N=0.75kw

◇PAM加药设备：1套（含计量泵，搅拌机及PE材质储药箱）

储药箱：数量1套，V=500L

计量泵：数量2台，Q=100L/H，N=90W

搅拌机：数量1台， N=0.75kw

◇中心筒：2套，碳钢防腐

◇出水堰：2套，碳钢防腐

◇管道排泥泵：GW10-10-0.75，2台

5.5、深度除氟装置

作用：通过向深度除氟装置中投加除氟剂、PAC及PAM助凝剂，进一步去除废水中氟化物的含量。

数  量：1座

深度除氟装置尺寸：L×B×H=2.0m×3.5m×3.0m，其中前置混凝反应区1、2尺寸1.0mx1.0mx2.5m（每格），地上式，玻璃钢防腐，6mm厚

设备及参数：

◇反应区桨式搅拌机：2台，JBJ-400，N=1.1KW，水下部件碳钢衬塑防腐，水上碳钢防腐，转速52r/min

◇除氟剂加药设备：1套（含计量泵，搅拌机及PE材质储药箱）

储药箱：数量1套，V=500L

计量泵：数量1台，Q=100L/H，N=90W

搅拌机：数量1台， N=0.75kw

◇PAC加药设备：1套（含计量泵，搅拌机及PE材质储药箱）

储药箱：数量1套，V=500L

计量泵：数量1台，Q=100L/H，N=90W

搅拌机：数量1台， N=0.75kw

◇PAM加药设备：1套（含计量泵，搅拌机及PE材质储药箱）

储药箱：数量1套，V=500L

计量泵：数量1台，Q=100L/H，N=90W

搅拌机：数量1台， N=0.75kw

◇中心筒：1套，碳钢防腐

◇出水堰：1套，碳钢防腐

◇管道排泥泵：GW10-10-0.75，1台

5.6、中间水池

作用：收集经深度除氟装置处理后废水，便于后续进一步的过滤处理。

数  量：1座

尺  寸：3.0x3.0x3.3m，钢砼结构，半地下式

设备及参数：

◇潜污泵：WQ8-10-0.75，数量2台

流量：Q=8.0m3/h，扬程10m，N=0.75KW

◇浮球液位控制系统：1套

5.7、石英砂、活性炭过滤器

设备及参数：

◇石英砂过滤器：1套，尺寸∅0.8x2.2m，碳钢材质

◇活性炭过滤器：1套，尺寸∅0.8x2.2m，碳钢材质

◇过滤滤料：1批，石英砂、活性炭滤料

◇反冲洗泵：2台，流量：Q=15.0m3/h，扬程22m，N=2.2KW

5.8、清水池

储存经石英砂、活性炭过滤器处理后废水，外排至天长市杨村镇污水处理厂。

数  量：1座

尺  寸：3.0x3.0x3.3m，钢砼结构，半地下式

5.9、污泥池

作用：溶气气浮机、混凝反应沉淀装置、深度除氟装置产生的污泥储存在污泥池中进行浓缩和进一步的沉淀，浓缩后的污泥通过砂浆泵送至压滤机进行压滤，干化后污泥委托有资质单位外运处置。

设计参数：

数  量：1座

尺  寸：3.0m×4.0m×3.3m，钢砼结构，半地下式

设备及参数

◇引水罐：1套，碳钢防腐

◇砂浆泵：数量：1台，流量12.5 m3/h，扬程50m，功率7.5kw

◇厢式压滤机：1台，XMY50/800-30U，N=1.5kw

◇电气控制系统：1套

六、工程投资估算

6.1、土建构筑物清单（业主自建）

6.2、设备清单及投资预算

单位：万元人民币

说明：本表设备型号仅供参考，为保持对工艺设备的持续改进，设计单位保留对部分设备的规格型号进行变更的权利，以利于工程设施的更有效运转。在保持污水水池总有效容积不变的情况下，水池外形尺寸可根据现场情况作适当变化。

水池具体尺寸与设备规格型号在签订正式设计合同或工程承包合同后提供。

管道阀门仅限于本处理设施边界0.5m范围内。进水由建设单位将污水管网接至本处理设施边界，出水自出水泵出口开始由建设单位将管网铺设至指定地点。

供电电源（进线）由建设单位接至污水处理站设备间电气控制柜进线端。
